Descrizione del prodotto
【INTRODUZIONE DEL PRODOTTO】
Centro di lavorazione del tipo a 5 assi GF3127 è un'attrezzatura di lavorazione ad alta precisione, ampiamente utilizzata in aerospaziale, produzione automobilistica e altri campi. La sua struttura adotta il design del gantry del fascio mobile a colonna fissa, con tre assi lineari X, Y, Z e due assi di rotazione A, B (o C) e realizza il controllo del collegamento a cinque assi attraverso il sistema di controllo numerico del computer (CNC).
【Caratteristiche del prodotto】
Posizionamento preciso
L'accuratezza del posizionamento del {{0}} Asse Gantry Machining Center GF3127 è ± 0. 013 mm/ictus completo e l'accuratezza del posizionamento ripetuta è ± 0,003 mm, che può garantire una posizione accurata di elaborazione.
Alta efficienza
Il centro di lavorazione del tipo di assi 5- Axis GF3127 adotta una progettazione di collegamento a cinque assi, che può elaborare più superfici contemporaneamente senza un blocco multiplo. L'efficienza di elaborazione è aumentata di oltre il 30% rispetto al tradizionale centro di lavorazione a tre assi.
Ampia adattabilità di elaborazione
Il centro di lavorazione del tipo di assi 5- Asse GF3127 può elaborare una varietà di materiali come lega di alluminio, lega di titanio, acciaio inossidabile e acciaio a muffa.
Specifiche tecniche
|
Tipo di macchina |
unità |
Gf -3127 |
|
|
Banco di lavoro |
|||
|
Area del tavolo |
mm |
3000*1800 |
|
|
T-slot (dimensione*quantità*spaziatura) |
mm |
11*21*160 |
|
|
Carico massimo di banco di lavoro |
kg |
||
|
Viaggio |
|||
|
Viaggio dell'asse X. |
mm |
3100 |
|
|
Viaggio dell'asse Y. |
mm |
2700 |
|
|
Viaggio dell'asse Z. |
mm |
1000 |
|
|
Distanza dal naso del mandrino alla tavola (tipo di marcia) |
mm |
12-1012 |
|
|
Spaziatura a doppia colonna (larghezza della porta) |
mm |
2190 |
|
|
Distanza dal centro del mandrino al pilastro (senza lamiera) |
mm |
523 |
|
|
Asse principale |
|||
|
Potenza del mandrino (valutazione continua/30 minuti) |
KW |
30/35 |
|
|
Velocità del fuso |
RPM |
18000 |
|
|
Coppia di output |
nm |
72/85 |
|
|
Foro conico mandrino |
- |
HK63A |
|
|
Foraggio |
|||
|
Tasso di avanzamento di taglio |
mm/min |
1-10000 |
|
|
Velocità di avanzamento rapida |
m/min |
||
|
Motore di alimentazione x/y/z |
Potenza (KW) |
KW |
X/Y/Z: 6.4/6.4/4.4 |
|
Precisione |
|||
|
Precisione di posizionamento |
Fare riferimento a ISO 230-2 |
mm |
± 0. 013/ ictus completo |
|
Precisione di riproduzione |
Fare riferimento a ISO 230-2 |
mm |
±0.003 |
|
Cambio automatico dello strumento |
|||
|
Capacità di archiviazione degli strumenti |
Cambiamento dello strumento verticale |
PC |
40T |
|
Peso massimo dello strumento |
kg |
8 |
|
|
Dimensione dello strumento di modifica automatica dello strumento (strumento completo/strumento vuoto) |
mm |
∅75/∅150 |
|
|
Tipo gambo |
- |
HK63A |
|
|
Altro |
|||
|
Richiesta di elettricità |
kva |
60 |
|
|
Domanda barometrica |
kg/cm² |
8 |
|
|
Peso della macchina |
kg |
29000 |
|
|
Area del pavimento (l*w*h) |
mm |
9250*5700*5800 |
|

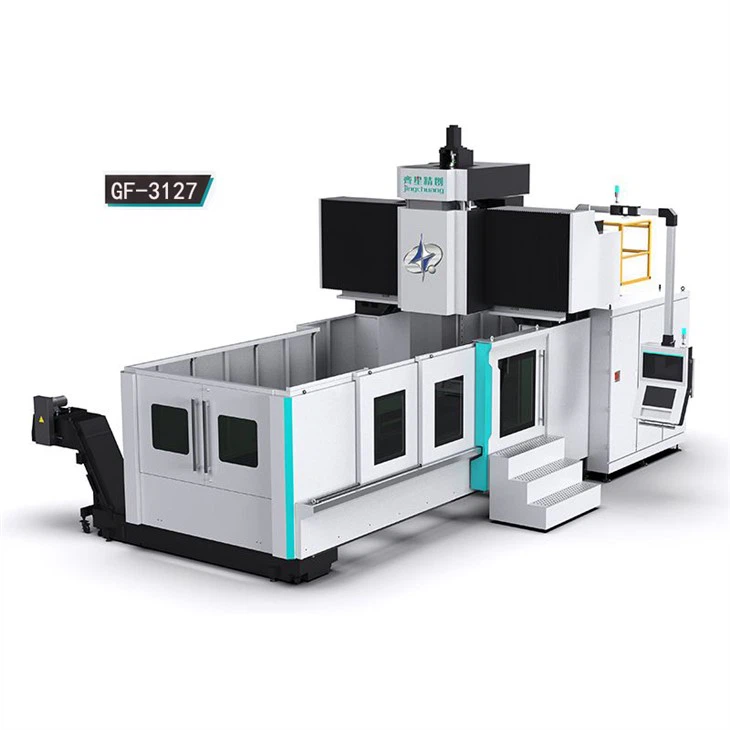

Immagine del prodotto
